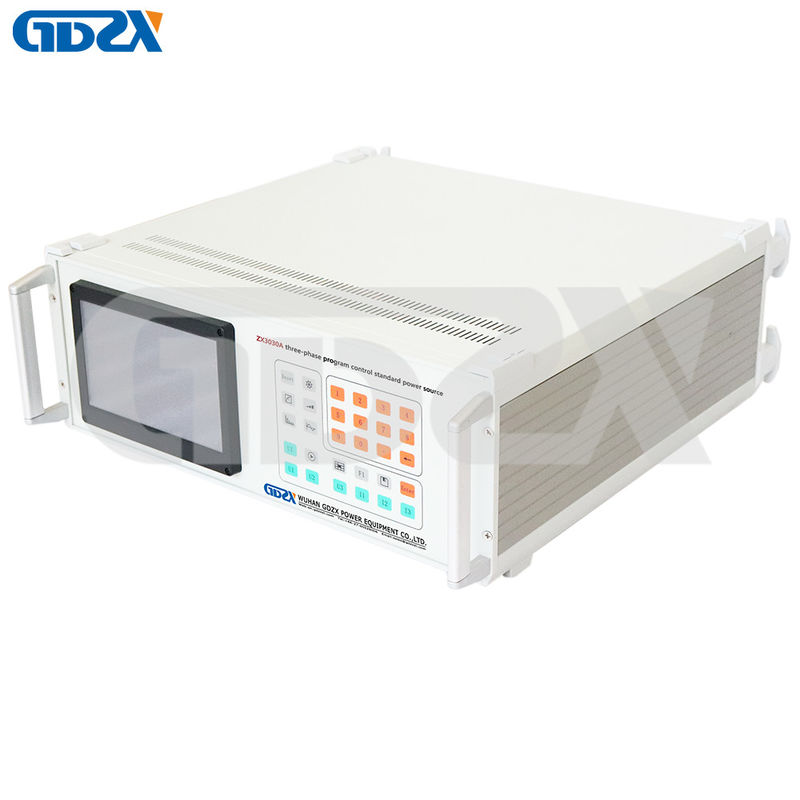

Longa vida padrão trifásica controlada da fonte de energia do programa da C.A. de ZX3030A

Introdução

A fonte de energia padrão programa-controlada trifásica de ZX3030A adota com a estrutura integrada do medidor e da fonte, tecnologia digital completa da fonte padrão do circuito fechado, e usa uma série de dispositivos avançados tais como o sistema encaixado, a grande tela de TFT, a microplaqueta de CPLD e a elevada precisão A/D, D/A. Pode ser amplamente utilizada na indústria de medida da energia elétrica, no laboratório bonde e em outros departamentos relacionados, e é fácil levar ao campo.

Características

1. Usando o botão touchable da tela e do filme.

2. Medidor padrão de nível elevado encaixado de watt-hora do poder e feedback digital do circuito fechado baseados nele. Outros parâmetros tais como a tensão, corrente, frequência podem igualmente ser usados como o padrão.

3. a proteção atual do limite, tensão procura um caminho mais curto a proteção, a proteção do circuito aberto da corrente e as outras funções.

4. Dentro da escala permissível da saída do instrumento, os usuários podem arbitrariamente ajustar a tensão avaliado e as engrenagens atuais da tensão e da corrente trifásicas.

5. Há os pontos de teste abundantes do fator da corrente e de poder, que fazem fácil configurar vários esquemas da calibração.

6. Pode verificar todos os tipos de medidores monofásicos, trifásicos e ativos e reativos de watt-hora.

7. A grande quantidade de armazenamento de dados faz fácil perguntar os dados da validação.

8. Com porta de série RS232, é conveniente para o controle de computador e software do melhoramento.

Parâmetros

1) Saída da tensão da fase da C.A.

Finura de A. Ajuste: 0,01% RG

B. Definição: 6 dígitos significativos do bocado

C. Precisão: melhore do que ±0.05%RG

D. Estabilidade: melhore do que o minuto RG/1 de ±0.01%

E. Distorção: melhore do que 0,1% (a carga não-capacitiva)

F. potência de saída: 20VA avaliado pela fase

G. taxa do ajuste da carga máxima: menos de ±0.01% RG

Escala de H. Saída: 10V-500V

Ajustes de I. Escala: 57.7V, 100V, 220V, 380V, interruptor automático.

2) Saída atual da C.A.

Finura de A. Ajuste: 0,01% RG

B. Precisão: melhore do que ±0.05%RG

C. Definição: 6 dígitos significativos do bocado

D. Estabilidade: melhore do que o minuto RG/1 de ±0.02%

E. Distorção: melhore do que 0,1%

F. potência de saída: 20VA pela fase.

G. taxa do ajuste da carga máxima: menos de ±0.01% RG

Escala de H. Saída: 0.5mA-24A

Ajuste de I. Escala: 0.2A, 1A, 5A, 20A, interruptor automático (0-100A atual personalizado)

3) Saídas de potência

Precisão: melhore do que 0,05% RG

B. Estabilidade: melhore do que 0.01%/1 Min.

C. Definição: 6 dígitos significativos dos bocados (poder ativo, poder reativo, poder aparente)

4) Fator de poder

A. escala de ajuste: - 1~ 0 ~+1;

B. Definição: 0,00001;

C. Precisão: 0,0005.

5) fase

A. escala de ajuste: 0-359.99 graus

B. Definição: 0,001 °

C. Precisão: ° ±0.02

6) frequência

Escala de ajuste: 40Hz-70Hz

B. Definição: 0,001 hertz

C. Precisão: ±0.002Hz

7) Harmônicos: 2-51 harmônicos podem ser output exatamente.
