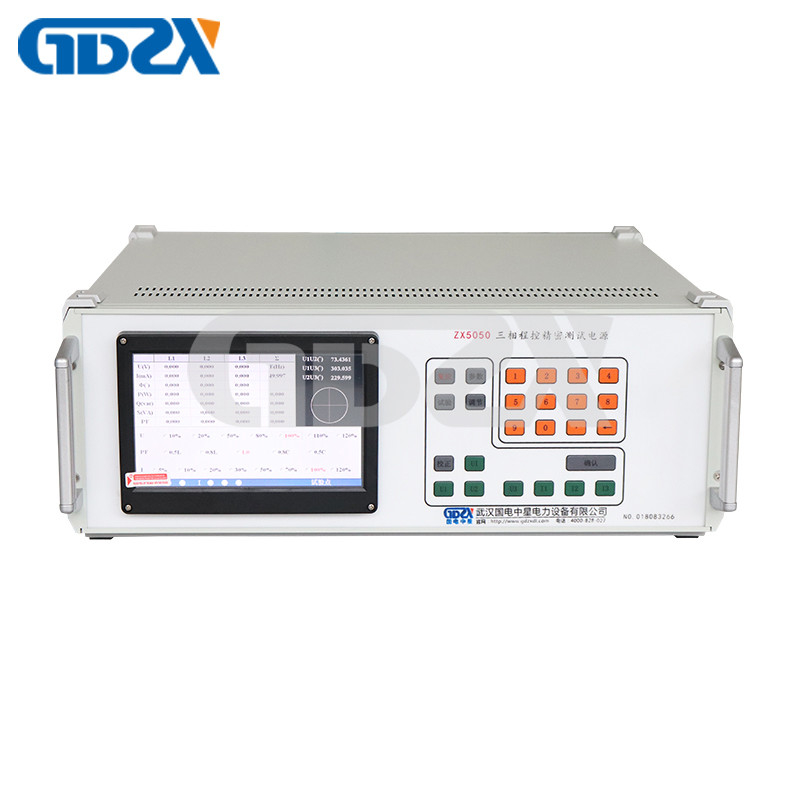

ZX5050 Medidor de energia elétrica Instrumento de calibração de campo Medidor de calibração AC DC

A fonte de alimentação de teste programável de três fases ZX5050 adota uma estrutura de fonte de medidor integrada, utilizando um sistema incorporado, um ecrã LCD TFT em cores de tela grande, ecrã táctil, chip CPLD,e uma série de dispositivos avançados, tais como A/D de alta precisão, D/A, etc. É pequeno em tamanho e leve em peso, e pode ser amplamente utilizado na indústria de medição de eletricidade, laboratórios de eletricidade e outros departamentos relacionados,tornando-a fácil de transportar e usar no local.

1O painel de controle de tela sensível ao toque e o botão de máscara facial são usados para exibir uma grande quantidade de informações, que é simples e conveniente de usar.

2. Medidor de energia incorporado, que exibe parâmetros como tensão, corrente, frequência, fase, potência ativa, potência reativa, potência aparente, fator de potência, etc.

3Possui múltiplas funções de protecção: protecção de limitação de corrente, protecção do amplificador de potência, protecção de curto-circuito de tensão, protecção de circuito aberto de corrente, protecção térmica do amplificador de potência, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, protecção contra o corte de tensão, etc.e outras funções.

4. Engrenagem inteligente: Dentro da gama de saída admissível do instrumento, os utilizadores podem definir livremente a tensão nominal e a corrente de cada engrenagem de tensão e corrente trifásica.Os pontos de ensaio e os detalhes de regulação da tensão e da corrente referem-se ao valor nominal de engrenagem definido pelo utilizador., facilitando a operação dos utilizadores.

5Pontos de teste de voltagem, corrente e fase ricos para uma operação fácil.

6Equipado com porta serial RS232 para fácil controlo do computador e atualização de software.

1Potência de saída

1) Tensão: 10~450V (intervalo de tensão interna 57.7, 100, 220V, 380V), potência de saída 20VA.

2) Corrente: 0,001-20A (intervalo de corrente interna 0.2, 1, 5, 20A), potência de saída 20VA. (Corrente 0-100A pode ser personalizada)

3) Frequência de saída: 45-65 Hz.

4) Fase de saída: 0-359,99 °.

5) Estabilidade: tensão e corrente 0,02%. (2 minutos)

6) Deformação: Deformação da tensão e da corrente não superior a 0,5% (carga não capacitiva)

2. Precisão de saída e exibição

Projecto: Resolução

Voltagem: 4 dígitos significativos

Frequência: 0,001 Hz

Fase: 0,01 °

Fator de potência: 0.001

Potência ativa: 4 dígitos significativos

Potência reativa: 4 dígitos significativos

Potência aparente: 4 dígitos significativos

3Pontos de ensaio comuns de regulação da potência

1) Pontos de ensaio de tensão: 80%, 90%, 100%, 110%, 120%.

2) Pontos de ensaio correntes: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Pontos de ensaio de fase: 0,5 L, 0,86 L, 1.00,86C, 0,5C.

4) A amplitude da tensão trifásica e da corrente pode ser ajustada separadamente, com uma precisão de ajuste de 10%, 1%, 0,1%, e 0,01%; ajuste a faixa para 125%.

5) O fator de fase e de potência da tensão e da corrente trifásicas podem igualmente ser ajustados em fases, com uma precisão de ajuste de 10°, 1°, 0,1° e 0,01°, respectivamente.

6) A UB e a UC podem também ajustar a fase da UA separadamente.

7) O ajuste de frequência é conseguido ajustando a tensão e a corrente trifásicas juntas, com precisão de ajuste de 5 Hz, 1 Hz, 0,1 Hz e 0,01 Hz, respectivamente.

4Fornecimento de energia: AC de fase única 182-262V, 50/60Hz.

5Tamanho externo: 500 × 600 × 178 mm

6Peso: 27 kg.
