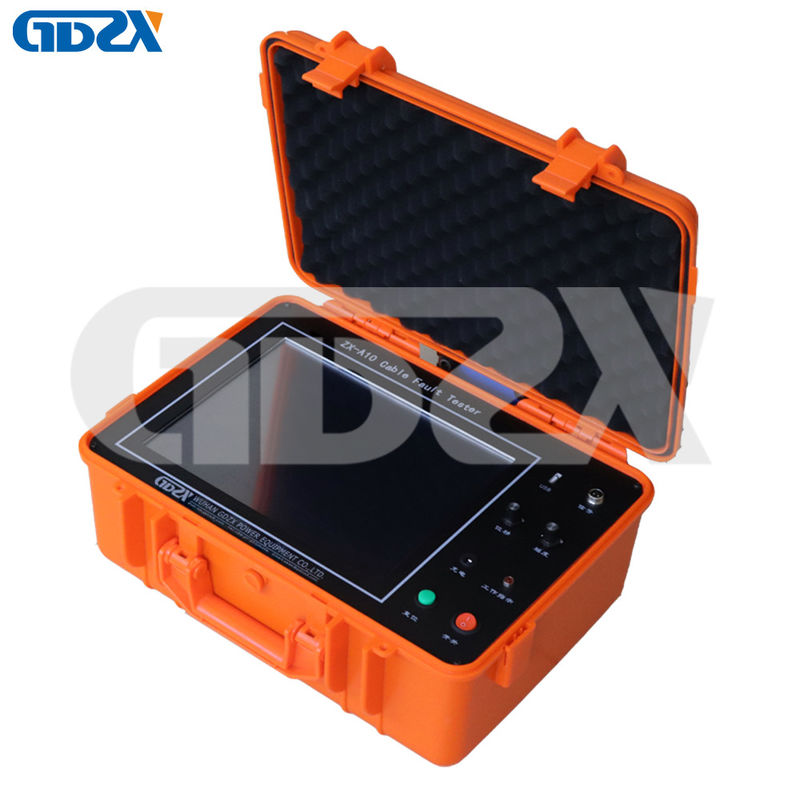

ZX-A10 TDR Tester de cabo localizador de falhas Distância de teste 5m -40Km Com ecrã LCD

O ZX-A10 CABLE FAULT LOCATOR integra uma plataforma de computador incorporada, Serviço de Comunicações de Rede e sistema de comunicação USB para melhorar a utilização do dispositivo.sistema principalÉ utilizado para localização de falhas de cabos, teste de profundidade e manutenção diária de dados de cabos.Também pode ser usado para localização de falha de cabo de sinal para estação ferroviária e aeroporto.

Características

üA fonte de energia de lítio facilita os testes de campo.

ü12.1 polegada de tela sensível ao toque e sistema Windows XP.

üInterface de comunicação USB. 5 frequências de amostragem para opções entre 6,25 MHz e 100 MHz

üProcurar automaticamente o ponto de falha e mostrar a distância, com precisão de até 0,15m.

üForma de onda de referência próxima à forma de onda padrão para referência.

üDados de forma de onda 40G e diagramas de fiação no local para sua referência.

üSmart sampler modular para substituir a fiação no local, a amostragem é totalmente isolado com alta tensão

Aplicação

üpode ser utilizado para falha de cabo de teste para diferentes níveis de tensão, diferentes secções e diferentes meios

üTeste de circuito aberto, curto-circuito, baixa e alta resistência falhas de terra, falhas de piscar

üPode ser utilizado para testes de falhas nos cabos de sinalização de estações ferroviárias e aeroportos.

üpode ser utilizado para testar a velocidade de propagação da onda do cabo cujo comprimento é conhecido.

üpodem ser utilizados para testar a rota e a profundidade dos cabos.

üModo de exibição: LCD de 12,1 polegadas (Windows XP)

üModo de memória: fixo e móvel 20G/2G

üMétodos de ensaio: método de pulso de baixa tensão, método de circuito de impulso, método de tensão de impulso

üDistância de ensaio: não inferior a 40 km

üDistância de ensaio mais curta (zona cega): 5-10 m

üErro de localização: ± 0,2 m

Especificações técnicas do analisador do percurso:

üFrequência do sinal: onda senoidal de 15KHz

üPotência de saída: Pomax≥100W

üImpedância de saída: Zo=Zc

üModo de vibração: contínua

üPeso do hospedeiro: 9,8 kg

üTemperatura ambiente: -10°C~+40°C

üDimensões gerais: 180 mm × 300 mm × 400 mm

üHumidade relativa: RH≤85% ((25°C)

Gerador de impulso

üSaída de corrente contínua: 32 kV, ajustável contínua

üCapacidade externa: 1~8 F

üTempo de impacto: 1 a 6 segundos

üEnergia de pulso máxima: 400 ~ 1800J

ücorrente de saída máxima: 40 mA

üErro de indicação da tensão: + 2%

ütensão de alimentação: 220VAC 50Hz

ütemperatura ambiente: -10°C~ +50°C

üVolume: 380 x 260 x 260 mm
