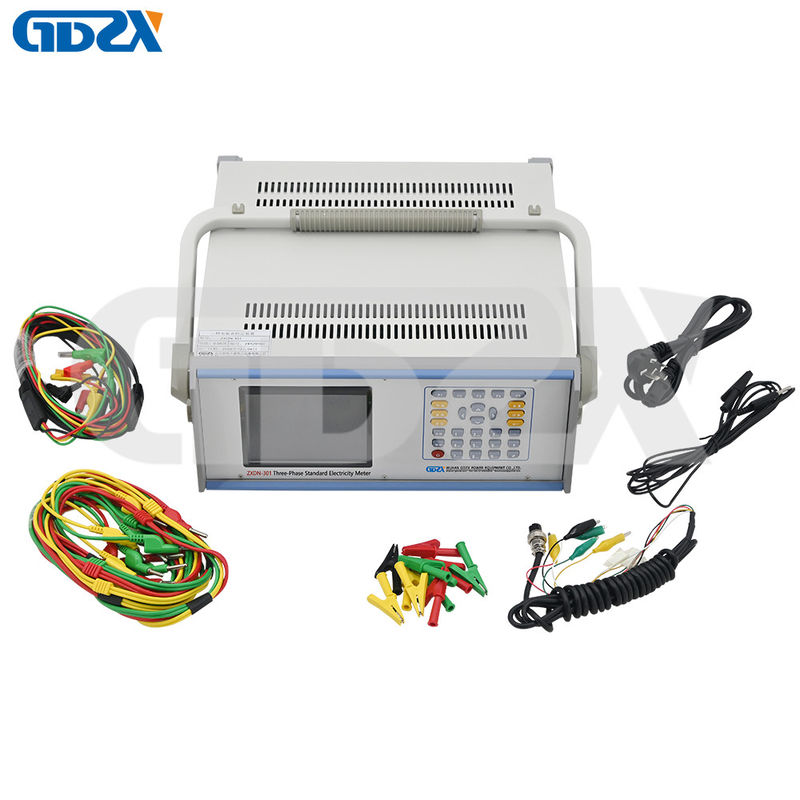

ZXDN-301 Analisador de medidor de energia de referência padrão de alta precisão multifuncional

Visão geral do produto

Este medidor de energia elétrica padrão é multifuncional, com amplo alcance e alta precisão.02Adopta DSP, sistema incorporado e equilíbrio automático de temperatura e outras tecnologias de compensação, pequenas e leves, simples de usar e confiáveis.

Funções e Características

1Portátil com caixa de alumínio

1. Medição de larga distância: Tensão (voltagem de fase):1~560V, corrente: 10mA~120A

2- medição de várias formas: medição da tensão AC, corrente, potência (potência ativa, potência reativa, potência aparente) e energia elétrica em quatro quadrantes sob monofase,3P4W Y/ 3P3W Δ modos de ligação de cablagemAlém disso, pode medir a potência reativa e a energia elétrica com modos de reação real, potência reativa transfásica, ponto neutro artificial de reação.

3. Medição de funções múltiplas:

ü Função fundamental de medição de U, I, fase, frequência, potência activa, potência reactiva, PF e erro.

ü Medição do grau de estabilidade da tensão, corrente e potência.

ü Medição do grau de assimetria da tensão e da amplitude da corrente em circuitos trifásicos.

ü Medição do grau de desequilíbrio da tensão e da corrente em circuitos trifásicos.

ü Medir o grau de assimetria da fase.

ü Visualização de diagramas vetoriais.

como rotação no sentido horário, rotação contra-horário;

A escolha da localização do índice de referência entre as 12h00 e as 15h00;

O valor de referência pode ser alterado; configurações de exibição da fase: 0~360° ou ±180°

ü visualização de forma de onda, análise harmónica, cálculo de distorção, visualização do espectro de frequências com função de alargamento

ü Medição da procura.

ü Medição da intensidade de indução magnética espacial.

ü Medições da queda de tensão do terminal pontilhado do dispositivo.

ü Medição da constante e da frequência do contador a ajustar.

ü Medição da potência da onda fundamental.

ü Calibração de erros de três tipos diferentes de medidores

ü Três portas de saída de pulso, as constantes podem ser definidas automática ou manualmente.

ü Calibrar o erro global do dispositivo composto por três medidores monofásicos.

ü Funcionam como três medidores normalizados monofásicos.

4- medição das potências completas das ondas fundamentais e dos harmônicos), ou apenas da potência fundamental.

5Calibração do erro do medidor de energia, contagens e constantes automáticas de pulsos, técnicas especiais de compensação

6Análise harmónica de tensão e corrente abaixo das 51 ordens.

7- Visualização de dados e gráficos: medição das condições de trabalho, forma de onda, vetor de fase, gráfico harmónico.

8. Automático ou manual

9Capacidade de armazenamento de até 30 grupos de dados, registos podem ser pesquisados e navegados, com base em condições.

10Função de entrada de caracteres, alfabetos e símbolos

12.Conexão: porta de entrada de corrente de grande alcance é uma porta pública, não é necessário alterar a fiação ao alterar a corrente.

13.Utilização múltipla: pode trabalhar com PC por comunicação remota ou dispositivo de calibração

14.RS485, RS232, portas de comunicação USB, taxa de baud pode ser definida quando se utiliza comunicação assíncrona.

15. Com 6,4 polegadas 640 * 480 pixels TFT display, visualização clara e colorida.

16.Desenho orientado para o homem, combinação razoável das funções, operação simples

Parâmetros

Faixa de sinal:

Voltagem: 1~560V ((Voltagem de fase)

Corrente: 10mA ~ 120A

Frequência: 40~70Hz

Impulso de entrada: máximo 2MHz(TTL)

Impulso de saída: utilizar constante automática

Frequência de saída de impulso FOUT: 60KHz no intervalo nominal

Precisão:

1) Medição da tensão (RMS) 0,02 ((Rd%) Intervalo: 30V, 60V, 120V, 240V, 480V, intervalo automático ou manual

2) Medição da corrente (RMS) 0,02 ((Rd%) Intervalo:0.2A, 1A, 5A, 20A, 100A, automático ou manual

3) erro de medição de potência ativa / energia ativa: 0,02 ((Rd%)

4) Erro de medição da potência reativa/energia de potência reativa: 0,02 ((Rd) %

5) Medição de frequência: faixa 45~70Hz, resolução: 0,0001Hz, erro: ±0,01Hz

6) Medição de fase: intervalo 0~359.999° ((0~±180°), resolução: 0,001°, erro: ±0,02°

7) medição da queda de tensão terminal pontilhada: faixa 0~400mV, resolução: 0,1mV, erro:±0,02%±1mV

8) medição da força de indução magnética: faixa 0~0,25 mT, erro: ±10%±0,001 mT

9) Medição da tensão harmónica:

2 a 10a ordem, percentagem de conteúdo ≤ 30% erro 0,1%

11a a 21a ordem, percentagem de conteúdo ≤ 30% erro 0,2%

22a a 51a ordem, percentagem de conteúdo ≤ 30% erro: 0,5%

Impedância de entrada: Impedância de entrada de tensão: ≥ 750KΩ, Impedância de entrada de corrente: 0,001Ω

Ambiente de trabalho: Intervalo de temperatura:15°C a 30°C, coeficiente: 0,0005/ oC, Umidade: 45 a 80%

Tempo de aquecimento: 30 min

Fornecimento de energia: 220V±10% 50Hz±1%, Consumo de energia: ≤50VA

Tamanho e peso: 355×185×145mm, 7,5kg
