Analisador da resposta de frequência da varredura do equipamento de testes do transformador de poder de FRA

                                        Verificador da deformação do enrolamento do transformador ZX-BRY01

PRODUTO DESCRIBTION:

O verificador da deformação do enrolamento do transformador ZX-BRY01 é determinar a mudança da resposta dos parâmetros internos do enrolamento do transformador em domínios de frequência diferentes, e determina então de acordo com a magnitude da quantidade da mudança, a amplitude da resposta de frequência, a mudança da resposta regional e de frequência. O grau de mudança do enrolamento interno do transformador, e então podem ser julgados de acordo com o resultado da medida se o transformador foi danificado seriamente e se a revisão está exigida.

Para o transformador running, nenhuma matéria se o mapa característico do domínio de frequência salvar no passado, o grau de falha pode ser julgada comparando a diferença do mapa característico entre as bobinas do transformador defeituoso. Naturalmente, se o mapa característico do enrolamento original do transformador salvar, é mais fácil fornecer uma base mais exata e mais poderosa para a operação do transformador, da análise do cargo-acidente e da manutenção.

O instrumento consiste em um laptop e em um microcomputador da único-microplaqueta para formar um sistema de medida da elevada precisão. A estrutura está apertada, a operação é simples, e a função da análise do teste está relativamente completa. Pode ser operada por si só de acordo com a instrução manual ou após o treinamento a curto prazo.

Características principais do produto:

O ● o instrumento é altamente inteligente e fácil de usar. Tem várias funções tais como o ajuste automático da escala e o ajuste automático da frequência de amostra.
O ● o software adota a plataforma de Windows e é compatível com sistemas Win98/2000/WinXP/Win7/Win8/Win10.
O ● o instrumento tem uma variedade de funções lineares da medida de sistema da medida da varredura da frequência.

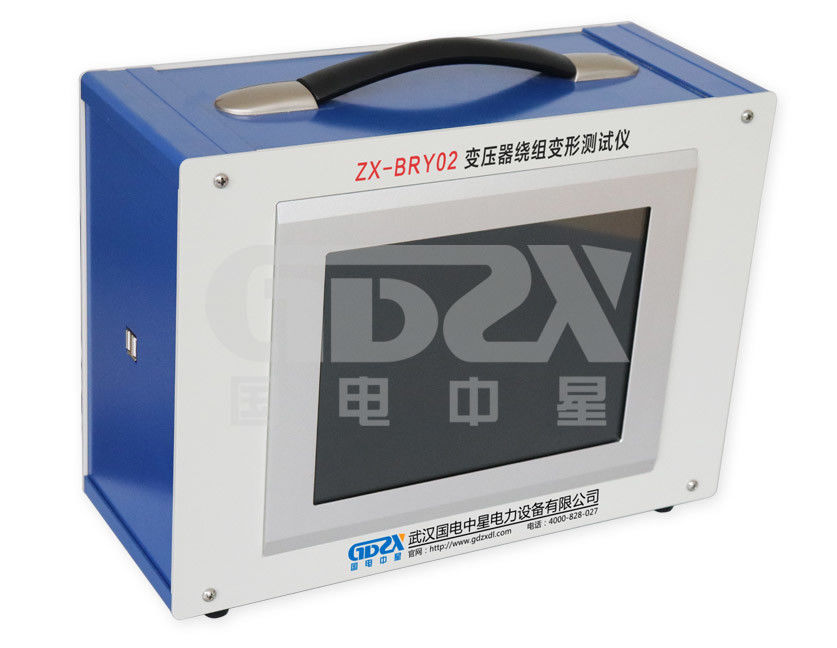

MOSTRA DA FOTO:

Características:

1. Na necessidade do processo do teste somente de remover o ônibus da conexão do transformador.
3. a frequência arrebatadora até 10MHz, intervalo de varredura pode ser 0.25kHz, 0.5kHz, 1kHz para a análise múltipla
4. ajuste inteligente, auto alto da escala, auto ajuste da frequência de amostra.
5. plataforma de Windows, compatível com Win98/2000/sistema Win7/Win8/Win10 de XP/.
6. análise histórica da comparação da curva, observação máxima de 6 curvas, auto análise e sistema de diagnóstico
7. parâmetros do ambiente das economias do automóvel e resultados de testes, função da impressão a cores
8. projeto de software humanizado, mais conveniente usar-se.
9. auto termine o teste após prender, durante a verificação da medida as curvas históricas ou pare-o a qualquer hora
10. tempo da medida menos de 60 segundos para cada fase, 10 minutos para enrolamentos inteiros do transformador.

Dois métodos da varredura:

escala da varredura 1.Linear (10Hz) - (10MHz) 40000 pontos, definição 0.25kHz, 0.5kHz, 1kHz

escala da varredura 2.Section (0.5kHz) - (1MHz), 2000 pontos

Parâmetros do produto:
