Destacar:
Analisador variável do CT pinta da frequência
, Analisador Multifunction do CT pinta
, Equipamento de testes de IEC60044-1 ct pinta
Testing purposes:: |
Protection class CT, protection class PT |
CT ratio measurement range:: |
1~30000 |
Phase measurement resolution:: |
0.5min |
Supply Voltage:: |
AC220V±10%,50Hz |
Diemension &Weight:: |
33*29.4*18cm3, 9Kg |
Voltage measurement accuracy:: |
±0.2% |
PT ratio measurement range:: |
1~10000 |
Secondary winding resistance measurement:: |
0~300Ω |
AC load measurement range:: |
0~300VA |
Usage:: |
Class P/TP CT & VT |
Output:: |
0~100Vrms,12Arms,36A(peak value) |

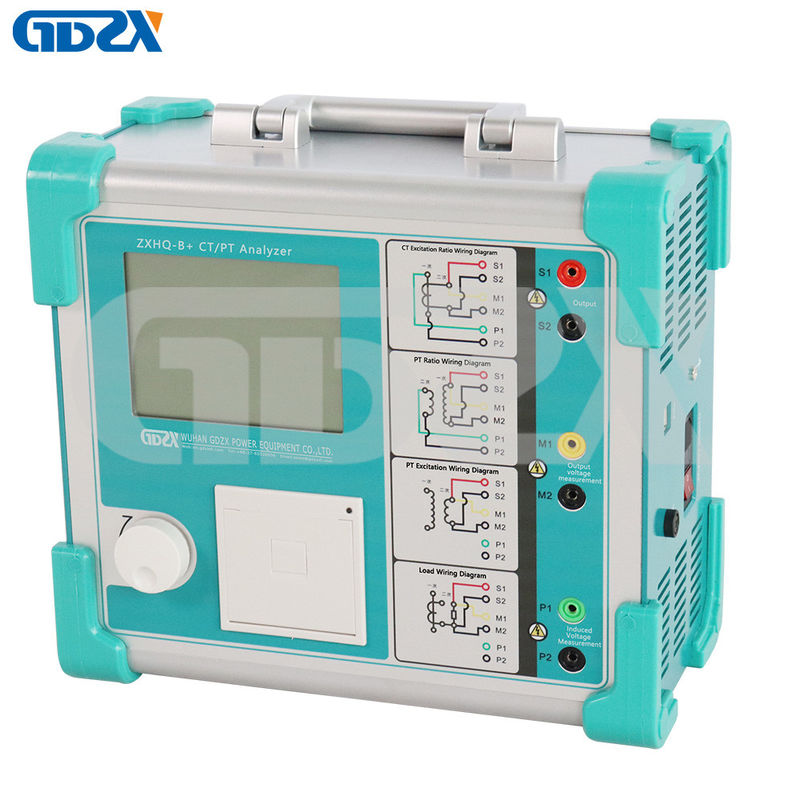

ZXHQ-B+ Analisador de TC/TP de Frequência Variável e Padrões IEC
O analisador de TC/TP ZXHQ-B+ é um novo produto criado após a ampla aceitação dos conselhos dos clientes e um estudo teórico aprofundado.
A série de produtos equipada com DSP e ARM de alto desempenho, Fabricação tecnologia avançada garantiu um desempenho de produto estável e confiável.Funções completas, principalmente para teste de vários TC (tipo proteção, tipo medição, tipo TP) e unidade eletromagnética de TP: características de excitação (características volt-ampère), relação de espiras, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação, erro de ângulo. Ctambém pode, através da interface USB, transferir dados e carregar dados de teste, editar, salvar ou imprimir. Operação simples e conveniente, melhora a eficiência do trabalhocy.
Completamente funcional, alto grau de automação, alta eficiência, líder no mercado. São os equipamentos de teste profissionais para verificação de transformadores de instrumentos na indústria de energia elétrica.
Introdução de recursos:
1. Não precisa de transformadores padrão, booster, caixa de carga, caixa de controle de tensão ou cabos de corrente primária, conexão de fio simples e operação simples
2. Teste a curva de características A/V de TC/TP e a curva de erro de 10% com base no método de frequência variável avançado, tensão AC máxima de saída de 160V e corrente de saída de 5Arms (valor de pico: 15A), mas tensão de joelho do TC de até 60KV.
3. pode medir o erro de relação e o erro de ângulo com alta precisão, variação de erro de relação permitida: ±0,05%, variação de erro de ângulo permitida: ±2min, pode testar transformadores de corrente de nível 0,02S, faixa de medição da relação de espiras: 1~35000
4. Exibe automaticamente os parâmetros: tensão/corrente do ponto de joelho, curva de erro de 10%(5%), fator limite de precisão (ALF), fator de segurança do instrumento (FS), a segunda constante de tempo (Ts), coeficiente de remanência (Kr), indutância saturada e não saturada, etc.
5. Conforme os padrões: IEC60044-1, GB16847 (IEC60044-6) GB1207 etc, escolha automática do padrão de teste de acordo com os tipos e níveis de transformadores
6. Um clique pode concluir o teste de resistência CC, excitação, relação e polaridade do TC. Um modo de conexão de fio para todos os testes de TC, exceto o teste de carga
7. Interface amigável
8. LCD de 5,7 polegadas, claro sob a luz do sol
9. Rato rotativo óptico para controlar, simples de operar
10. Impressora embutida para impressão de relatórios de teste
11. Com interface de comunicação USB
12. Capacidade de armazenamento de dados de até 1000 conjuntos, não perde quando desligado
13. Com software de análise para comparação de dados e avaliação
14. Fácil de transportar, pois o peso é inferior a 9 Kg. (HOST)
Produto parâmetros:
| Saída |
0~180Vrms, 12Arms, 36A (valor de pico) |
| Relação de TC |
0~1000VA |
1~40000 |
0,5%±0,05VA |
±0,05% |
| Relação de TP |
0~1000VA |
1~40000 |
0,5%±0,05VA |
±0,05% |
| Erro de fase |
0~1000VA |
±2min |
0,5min |
Resistência CC |
| Resistência CC do enrolamento secundário |
0~1000VA |
precisão |
0,5min |
0,2%±2mΩ |
| Carga CA |
0~1000VA |
precisão |
0,5%±0,05VA |
0,2%±0,02VA |
| AC220V±10%,50Hz |
AC220V±10%,50Hz/60Hz |
| Temperatura de operação: -10 |
Temperatura de operação: -10ºC~50ºC, Humidade: ≤90% |
| Peso e Dimensões |
Dimensões: 365*290 *153mm, Peso Líquido<10kg |
ANALISADOR DE TC/TPParâmetros Técnicos:
| MODELO |
ZXHQ-B+ |
|
| Padrões de teste |
IEC60044-1, IEC60044-6, C57.13 |
|
| Saída |
0~180Vrms 12Arms 36A(pico) |
|
| Medição da tensão de joelho |
60kV |
|
| Precisão da medição de tensão |
±0,2% |
|
| Medição de corrente |
Fonte de alimentação |
|
|
TCRelação
|
0~1000VA |
1~40000 |
|
| 0,5%±0,05VA |
máx. 0,1% |
|
|
TPrelação
|
0~1000VA |
1~40000 |
|
| 0,5%±0,05VA |
máx. 0,1% |
|
| Erro de fase |
±5min |
resolução |
|
| 0,5min |
Resistência CC |
|
| Faixa |
0~1000VA |
precisão |
|
| 0,5%±0,05VA |
Carga Secundária |
|
| Faixa |
0~1000VA |
precisão |
|
| 0,5%±0,05VA |
Armazenamento de dados |
|
| 1000 |
Medição de temperatura |
|
| / |
Fonte de alimentação |
|
| AC220V±10%,50Hz |
Condições ambientais |
|
| Temperatura de operação: -10 |
οC, Humidade :≤90%οC, Humidade :≤90%Embalagem e Envio |
|
(1) Enviaremos os produtos dentro de 5 a 20 dias úteis após o recebimento da confirmação do seu pagamento.
(1) Enviaremos os produtos dentro de 5 a 20 dias úteis após o recebimento da confirmação do seu pagamento.
(2) Todos os produtos serão bem embalados em uma caixa de cartão resistente ou caixa de madeira para garantir que as mercadorias cheguem com segurança.
(3) Vários métodos de envio, incluindo expresso, frete marítimo, ferroviário e assim por diante para sua escolha, o método de envio competitivo será aconselhado a você.
(4) Se você for com seu próprio despachante, forneceremos todos os documentos necessários para desembaraço aduaneiro.
(5) Após o envio, permaneceremos atentos até que as mercadorias sejam bem recebidas.
