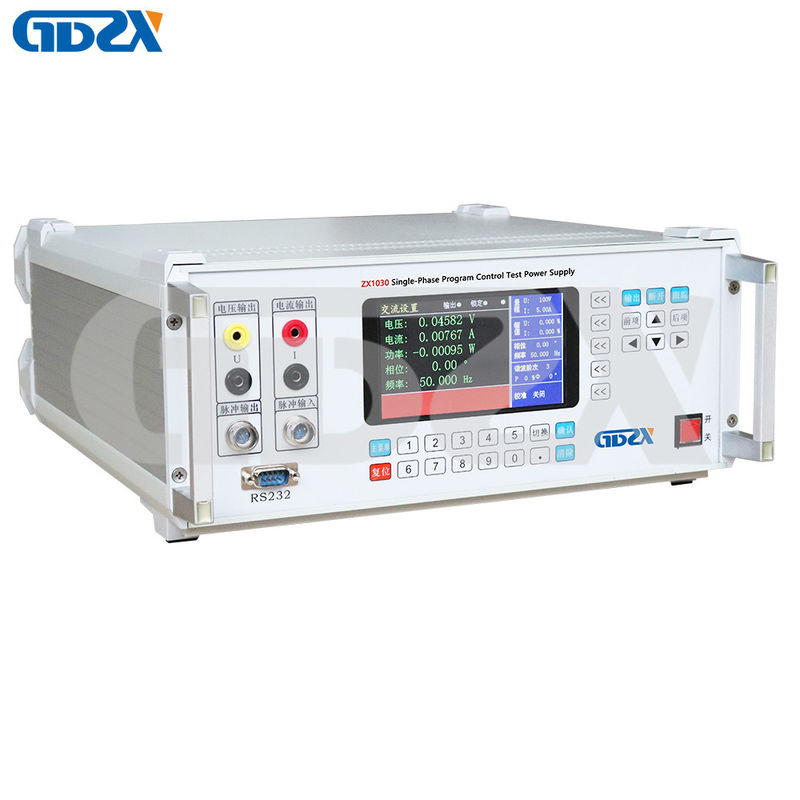

ZX1030 600V 20A Calibrador de Fonte de Controle de Programa de Fase Única

Calibrador de potência elétrica

0 - 600V 0 - 20A Controle de programa de precisão de fase única Fonte de teste

Este dispositivo adota FPGA programável, conversor D / A de alta velocidade de alta precisão, tecnologia DDS, pode regular a frequência, amplitude, fonte de sinal de fase e amplificar a potência do sinal.É com elevados padrões de precisão de tensão, corrente, potência, energia elétrica dentro, por feedback analógico de circuito fechado e controle digital PID ele pode saída de tensão, corrente, frequência, fase,e rastrear os parâmetros definidos automaticamente durante um longo período de tempo.

É uma combinação de frequência de energia padrão indicando medidor e medidor de energia, pode ser usado para calibrar muitos tipos de instrumentos elétricos.E ele pode se conectar com o PC para realizar calibragem automática e gerenciamento total de dados de teste.

1A estrutura mais simples mas a mais confiável.

2. sinal de saída de alta fidelidade e capacidade de resistência a choques através da utilização de um amplificador operacional de alta precisão e alta potência.

3. protecção de saída dupla, integrada em tensão, corrente, frequência, fase, norma de energia e saída de controlo PID, capaz de funcionar de forma estável a longo prazo.

5Display LCD a cores, fácil de operar.

6Com uma caixa de alumínio, que fica bem.

1Potência Frequência Voltagem de saída:

1) faixa de saída: 0V ~ 720V, faixa de tensão nominal: 25V,50V,100V,200V,400V,600V

2) Intervalo de regulação: 0 ¢ 120%, finitude de regulação: 5 × 10-5

3) Precisão:

Erro nominal da gama: ≤±0,06% ((Rd) ±0,04% ((Range total) classe 0,1 (≤±0,03% (Rd) ±0,02% ((Range total) classe 0,05)

4) potência de saída: 100% da gama total, ≥20VA

2Potência corrente de saída de frequência:

1) faixa de saída: 0A ~ 24A

2) Faixa de corrente nominal: 0,1 A,0.5A,1A,5A,10A,20A

3) Precisão: no intervalo nominal

Erro nominal da faixa: ≤±0,06% ((Rd) ±0,04% ((Range total) classe 0,1, ≤±0,03% (Rd) ±0,02% ((Range total) classe 0,05

4) potência de saída: 1 ~ 20A ≥ 20VA

3Frequência de saída: faixa: 45 Hz ~ 65 Hz, Resolução: 0,001 Hz erro: 0,01 Hz

4Posição de fase de saída: 0,00°- 359,99°, erro: 0,1°

5. Harmônicos de saída: ordem harmônica 2~32, amplitude 0~20%, precisão: 0,010·N ((N é ordem harmônica#)

6. Deformação da forma da onda de saída:corrente de tensão AC ≤ 0,3%

7Potência de saída de frequência: faixa: tensão nominal e corrente nominal em qualquer combinação

Erro de intervalo nominal: ≤ ± 0,06% ((Rd) ± 0,04% ((fr) classe 0,1 (≤ ± 0,03% (Rd) ± 0,02% ((fr) classe 0,05)

Observação: a precisão da potência reativa será um nível inferior

8Teste do medidor de energia: erro integrado 0,1/ 0,05% FS (saída de impulso ≤ 90 kHz, valor nominal trifásico = 60 kHz)

9. Outros:

1) Fornecimento de energia de trabalho: 220V ± 10%, 50Hz ± 5% de fase única

2) Ambiente de trabalho: temperatura 20°C±10°C, umidade relativa: ≤85%RH

3) Tamanho e peso: 460×480×200mm 18kg
