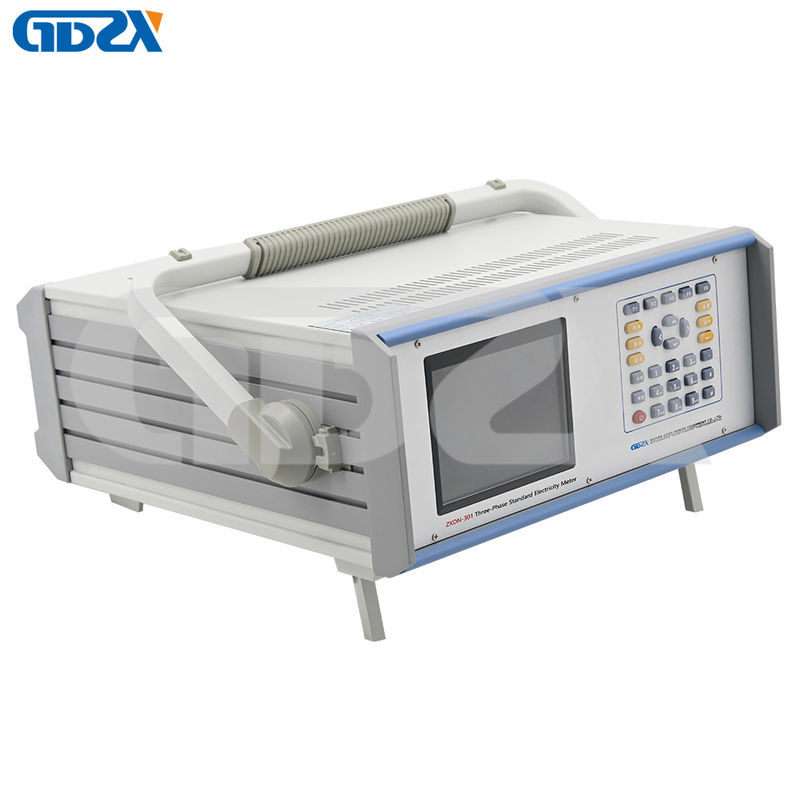

ZXDN-301 Medidor de energia de referência padrão de 3 fases classe 0.02 220V

• Caixa de alumínio portátil padrão, volume menor (atualmente o volume de produtos domésticos semelhantes 355×145×185mm) peso mais leve (7,5 kg), mais conveniente de transportar.


• Medição de ampla faixa: faixa de medição de tensão (tensão de fase): 1 ~ 560V
  Faixa de medição de corrente: 10mA ~ 120A


• Múltiplos métodos de medição: pode medir tensão CA, corrente, potência (potência ativa, potência reativa, potência aparente) e energia elétrica em 4 quadrantes sob vários modos de fiação, como monofásico, trifásico quatro fios Y / trifásico três fios Δ; A potência reativa e a energia elétrica podem ser medidas de várias maneiras, como potência reativa verdadeira, potência reativa quadrática e potência reativa neutra artificial.


• Medição multifuncional:
  A. Tensão, corrente, fase, frequência, potência ativa, potência reativa, fator de potência, erro e outras funções básicas de medição.
  B. Medição de estabilidade de tensão, corrente e potência (até 5 algoritmos de estabilidade de potência).
  C. Medição da assimetria de amplitude trifásica de tensão e corrente.
  D. Medição do desequilíbrio trifásico de tensão e corrente.
  E. Medição de desalinhamento de fase.
  F. Exibição de gráfico vetorial, uma variedade de métodos de exibição de gráfico vetorial (rotação no sentido horário, rotação anti-horária; posição base de 12:00, 3:00 opcional; datum de referência variável; modo de exibição de fase: 0 ~ 360° ou ±180° pode ser definido) para atender a vários hábitos de exibição.
  G. Exibição de forma de onda, análise harmônica, cálculo de distorção. Exibição de gráfico de espectro; Pode exibir amplitude harmônica, conteúdo, fase. O diagrama de espectro tem a função de ampliação.
  H. Medição de demanda
  I. Medição da intensidade de indução magnética no espaço.
  J. Medição da queda de pressão na mesma extremidade do dispositivo.
  K. Meça a constante do medidor e a frequência.
  L. Medição de potência da onda fundamental.
  M. O erro (potência ativa, potência reativa, aparente, tensão e corrente) de três tipos diferentes de medidores pode ser verificado ao mesmo tempo.
  N. 3 saídas de pulso, constante pode ser definida separadamente (configuração automática ou manual), os tipos constantes também podem ser definidos separadamente: potência ativa, potência reativa, aparente, tensão, corrente.
  O. Pode verificar o erro abrangente do dispositivo composto por três medidores monofásicos.
  P. Pode ser usado como três medidores padrão monofásicos.


• Medição de potência da onda fundamental: pode medir potência total (incluindo potência da onda fundamental e da onda harmônica) e pode medir apenas a potência da onda fundamental.


• Verificação de erro de energia elétrica: pode verificar o valor estimado do erro de medição de energia elétrica e o desvio padrão do medidor de energia elétrica e do dispositivo de verificação do medidor de energia elétrica. E o número de pulsos, a constante de calibração pode ser definida automaticamente para melhorar a eficiência do trabalho. Especialmente o dispositivo de calibração para medidor padrão multi-constante e medidor de eletricidade é mais conveniente de usar. Tecnologia de compensação especial, em carga pequena, porque a carga é muito pequena (a frequência do pulso de energia é muito baixa) não causará o salto de erro muito grande. Exibir erro atual, estimativa de desvio padrão, erro médio.


• Análise harmônica: análise da tensão de frequência de energia, corrente 51 vezes abaixo das harmônicas.


• Exibição de dados e gráficos: pode exibir intuitivamente o status da medição e uma variedade de dados de medição. Pode exibir intuitivamente a forma de onda de tensão e corrente medida, diagrama vetorial de fase de tensão e corrente, diagrama de barras de análise harmônica.


• Comutação de faixa manual ou automática.


• Com função de armazenamento, pode armazenar 30 grupos de registros de dados. E pode ser recuperado de acordo com as condições.


• com método de entrada pinyin: pode inserir caracteres chineses, letras, símbolos


• Fiação: terminal de entrada de corrente de ampla faixa comum, altere a corrente sem alterar a fiação, fácil de usar.


• Multiuso: pode ser usado como um medidor padrão, também pode ser usado como testador de dispositivo de verificação do medidor de eletricidade. Pode ser usado sozinho, também pode ser usado com controle remoto de comunicação de PC, também pode ser usado com dispositivo de verificação.


• Múltiplas interfaces de comunicação: RS485, RS232, USB, usando comunicação assíncrona: a taxa de transmissão pode ser definida.


• Tela LCD colorida TFT de matriz de pontos de 6,4 polegadas 640×480, exibição clara, cores vivas.


• Operação: design humanizado, combinação razoável de funções, operação muito simples.

Indicadores técnicos:

1. Faixa de sinal
Tensão: 1 ~ 560V (tensão de fase)
Corrente: 10mA ~ 120A
Frequência: 40 ~ 70 hz
Pulso de entrada: Máx. 2MHz (TTL)
Frequência de saída: use constante automática, na faixa nominal, frequência de pulso de saída Fout: 60KHz
Precisão de 2.
① Medição de tensão (RMS): precisão: 0,02 (Rd%).
Faixa: 30V, 60V, 120V, 240V, 480V cinco engrenagens, mudança automática e manual.
② Medição de corrente (RMS): precisão: 0,02 (Rd%).
Faixa: 0,2a, 1A, 5A, 20A, 100A cinco engrenagens, mudança automática e manual.
③ Potência ativa, precisão de medição de energia elétrica ativa: 0,02 (Rd%).
④ Precisão de medição de potência reativa e energia elétrica reativa: nível 0,05 (Rd%).
⑤ Medição de frequência: faixa de medição: 45 ~ 70Hz;
Resolução: 0,0001Hz;
Precisão: ±0,01Hz.
⑥ Medição de fase: faixa de medição: 0 ~ 359,999° (0 ~ ±180°);
Resolução: 0,001°;
Precisão: ±0,02°.
⑦ Medição da queda de pressão da mesma extremidade:
Faixa de medição: 0 ~ 400mV;
Resolução: 0,1mV;
Precisão: ± 0,02% ±1mV.
Medição da intensidade de indução magnética:
Faixa de medição: 0 ~ 0,25MT;
Precisão: ± 10% ± 0,001MT.
⑧ Medição de tensão harmônica:
2~10 vezes: conteúdo harmônico ≤30%; Erro: 0,1%
11~21 vezes: conteúdo harmônico ≤30%; Erro: 0,2%
22~51 vezes: conteúdo harmônico ≤30%; Erro: 0,5%
⑨ Medição de corrente harmônica: 2~51 vezes: conteúdo harmônico ≤50%; Erro: 0,1%
3. Impedância de entrada
Impedância de entrada de tensão: ≥750K ω
Impedância de entrada de corrente: 0,001 ω
4. Ambiente de trabalho
Temperatura: 15~30 oC Coeficiente de temperatura: 0,0005/ °C
Tempo de pré-aquecimento: 30 minutos
Umidade: 45 ~ 80% r.h.
Fonte de alimentação: 220V± 10% 50Hz± 1%
Consumo de energia: 50 ou menos va
5. Outros
Volume: 355×185×145 mm
Peso: 7,5 kg
